19” Преносим компютър

Реализацията на този мод дойде от две неща- голямо количество кабели около настолния компютър и тоталната липса на място в апартамента, а идеята за него дойде от появата на mini-ITX дънни платки- повечето са с размери само 17х17см.

И така, започнах.

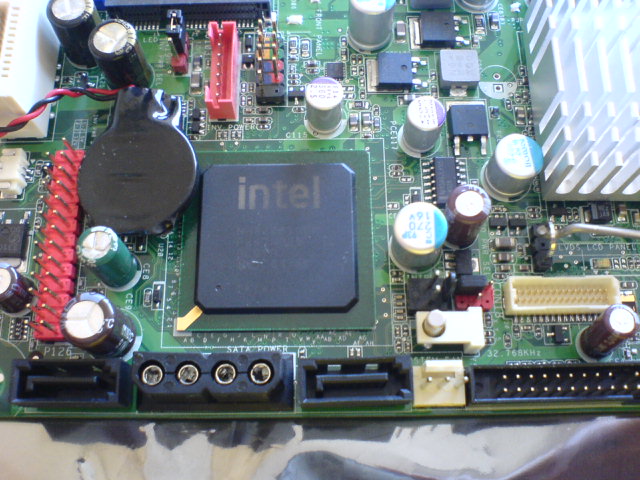

По щастливо стечение на обстоятелствата успях да се сдобия с една такава платка на Intel: D945GSEJT, която е с процесор Intel Atom N270.

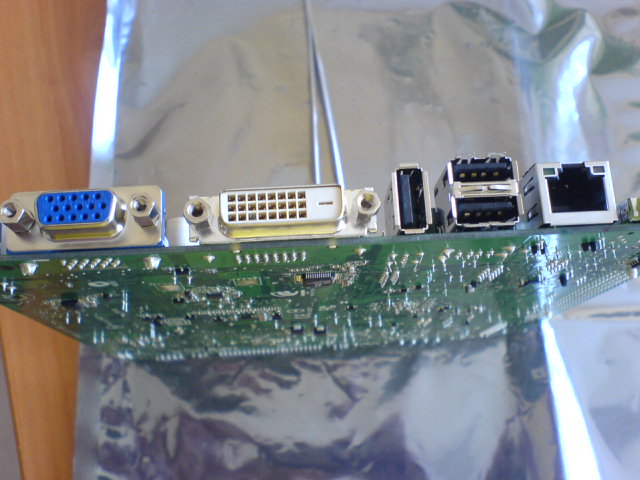

В нея има почти всичко за един функционален компютър за офис работа- вградена видео карта с VGA и DVI изходи, поддържа до 2GB SO-DIMM RAM, два SATA2 порта, един мини PATA порт, 5 USB (три на задния панел и два за преден, гигабитова мрежова карта, два COM-порта, LPT, Mini-PCI слот за безжична карта и изводи за USB SSD диск и най вече с идеалните размери 17,5х17,5см.

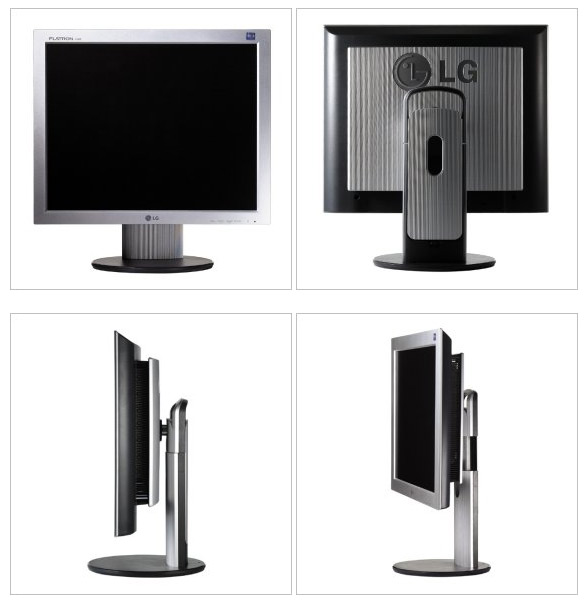

Втората стъпка беше избор на монитор, който да събере тази платка. Решението дойде след намирането на един 19” LCD монитор на LG1930B.

Последния беше се споминал след неизлечима повреда в захранването. Оказа се, че в него има достатъчно място за дънната платка.

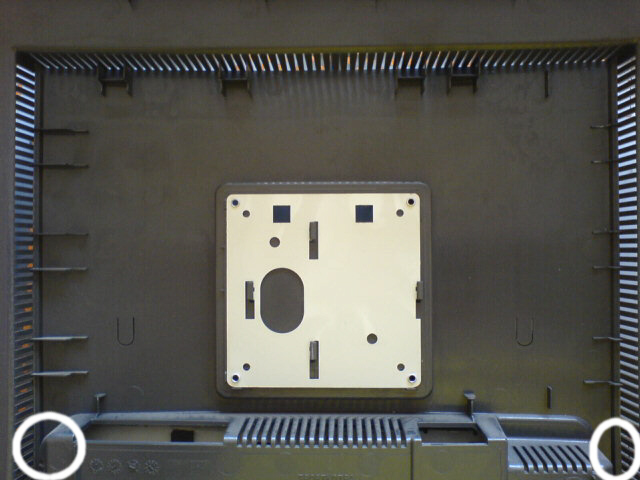

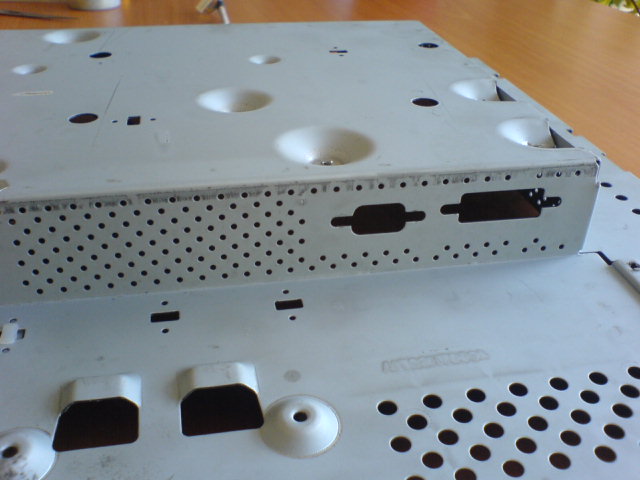

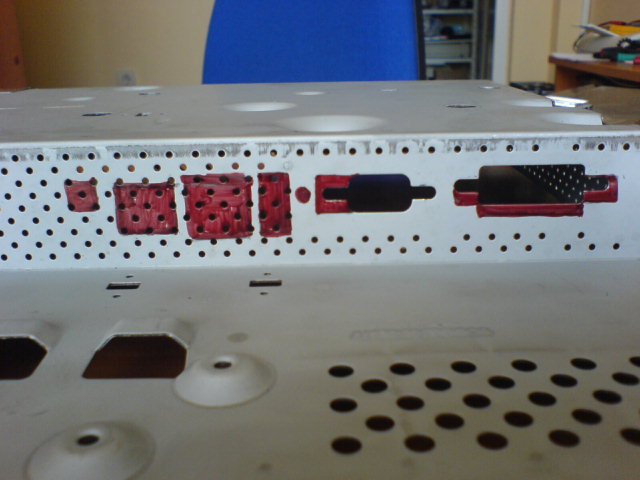

Да се събере- да, но съвсем друго е да може да функционира. Наложи се промяна на изводите от долната част на монитора, за да може да бъде платката напълно функционална. Най-напред отбелязах задния панел, който в случая се превръща в долен панел:

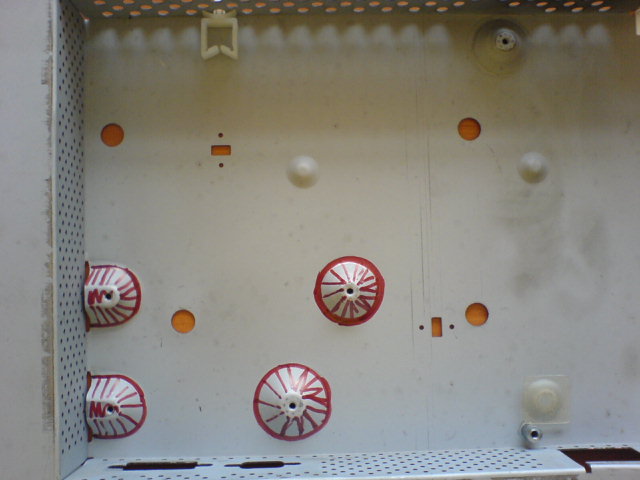

След това трябваше да оправя и закрепването на платката вътре, тъй като имаше островчета, които окъсяваха долната страна на платката.

Както казах, монитора се беше споминал след неизлечима травма на захранването, затова трябва да се възкреси, т.е. да му се подаде отнякъде захранване (отвън). Също така захранване трябва и за дънната платка. Общо взето ми трябваха само две напрежения- +5В и +12В. 5 и 12В трябваха за да захранят монитора и пак 12В за захранване на дъното.

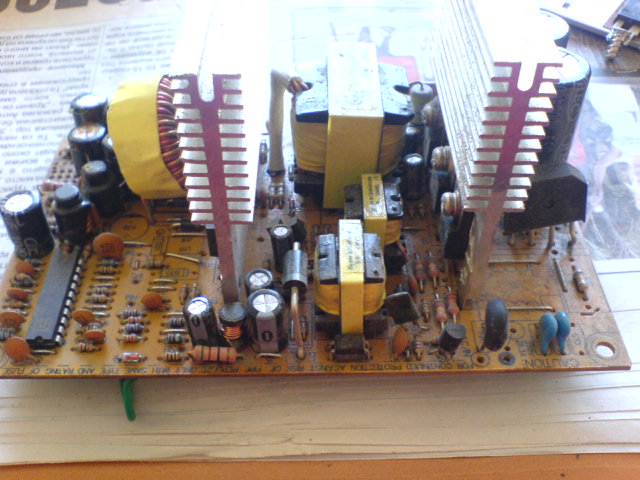

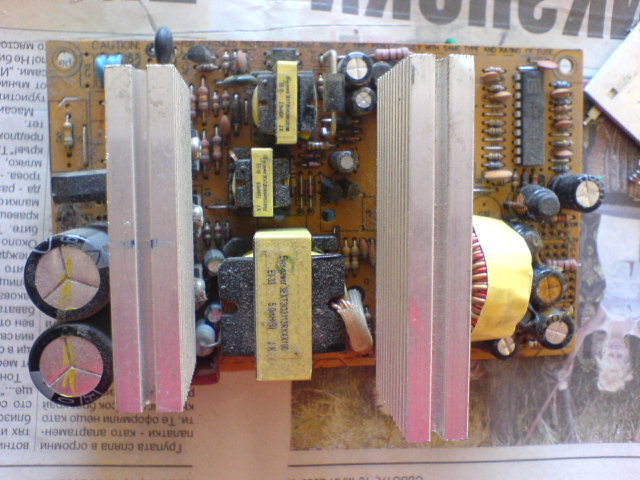

Тъй като имах подръка няколко изгорели захранвания, реших да възкреся поне едно.

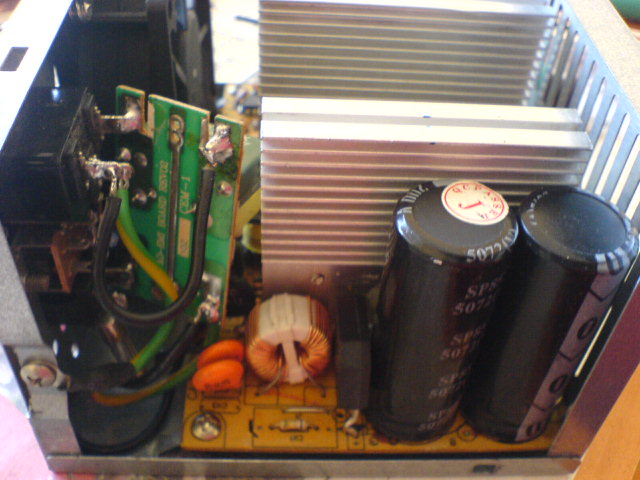

Преди:

След:

Малко се презапасих с дебелината на кабела за системата, ама нека да има.

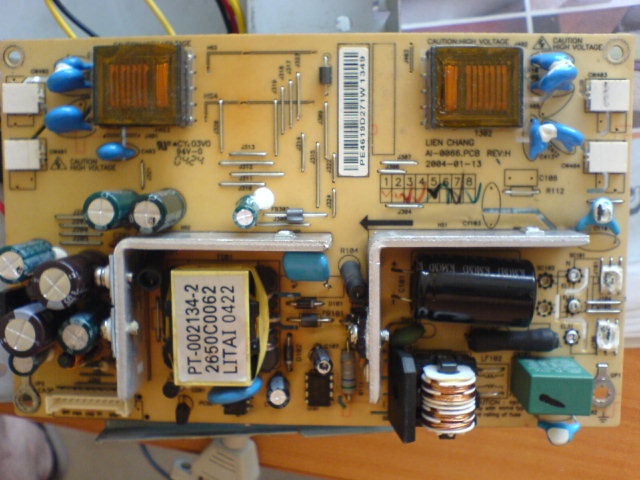

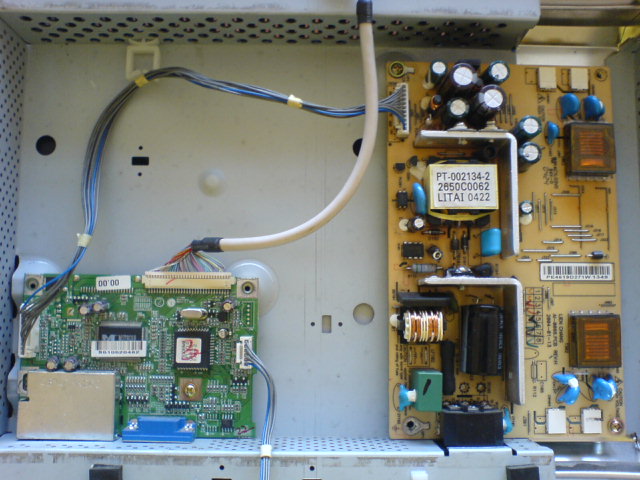

Трябваше да извадя и по-голямата част от елементите на захранването на монитора за да не пречат (така и така не работеха):

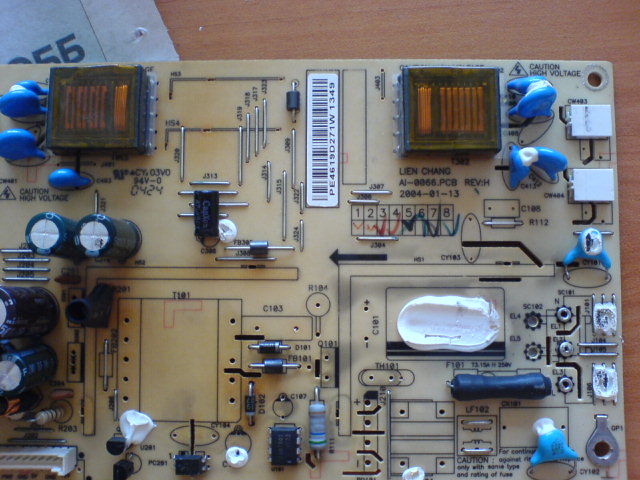

и остана ето това:

С това общо взето подготовката приключи.

Остана същинското сглобяване.

В него влизат още:

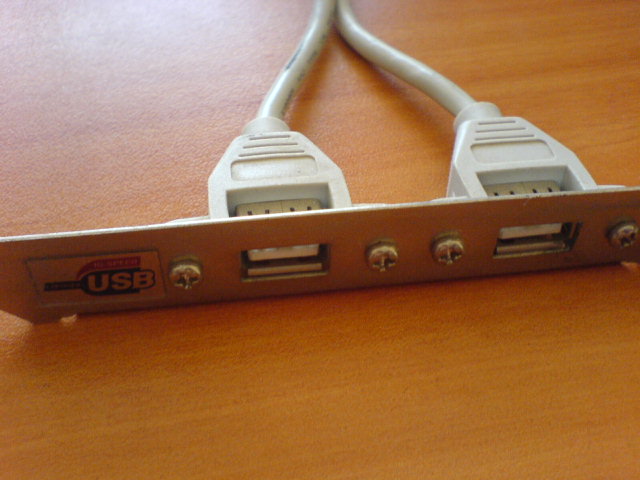

Две допълнителни USB букси за по-лесно включване на други устройства: flash памети, камера и т.н.

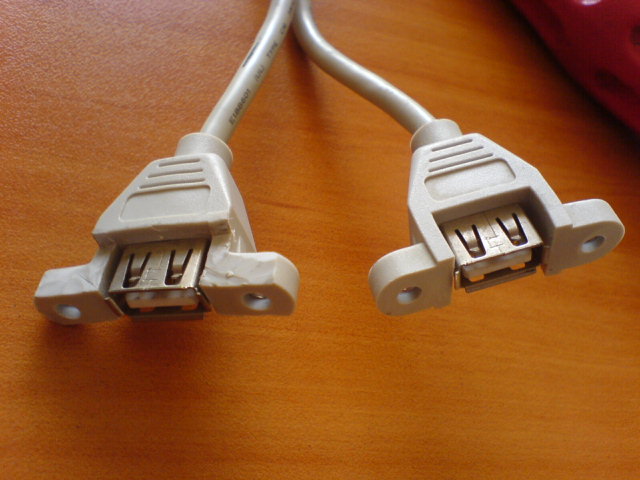

След преработка, за да могат да се напъхат в задния капак (само лявата е преработена, само за сравнение):

а мястото, където ще бъдат е оградено в бяло (на лицевия панел на монитора не се събират):

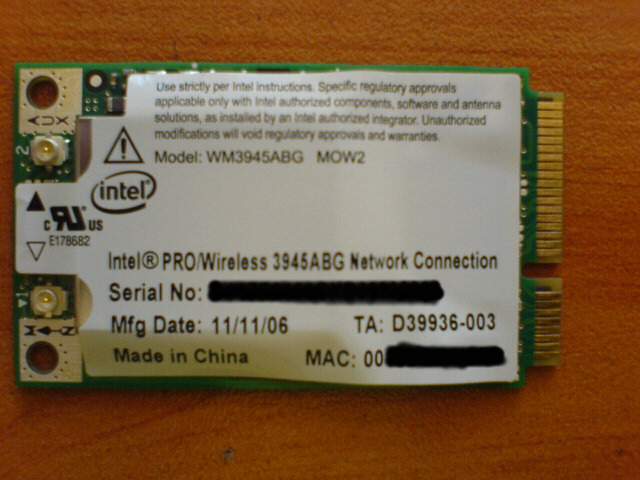

За да съкратя още малко кабелите използвах и безжична мрежова карта на слот mini-PCI:

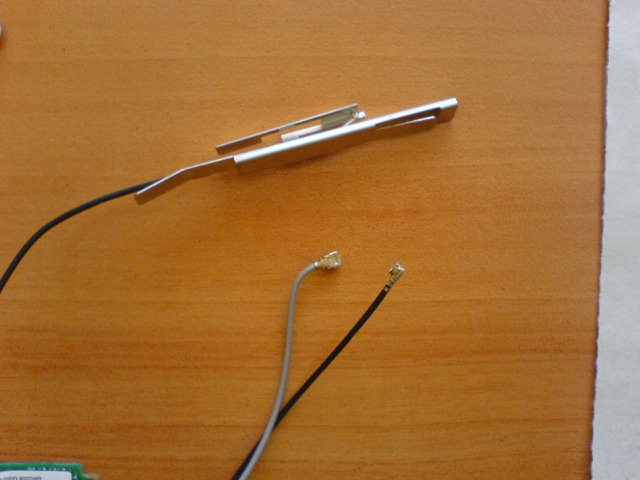

и кабели за нея от магазин за употребявани преносими компютри:

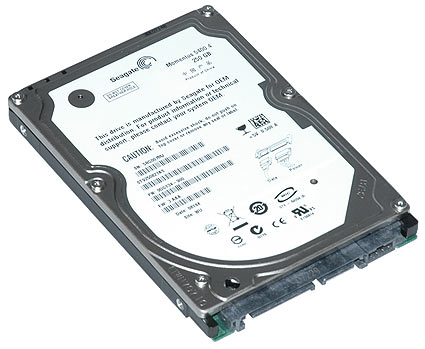

Като носител на инфомация взех 2,5“ твърд диск 250ГБ за преносим компютър. Обикновен 3,5“ няма къде да се събере:

(снимката е от интернет)

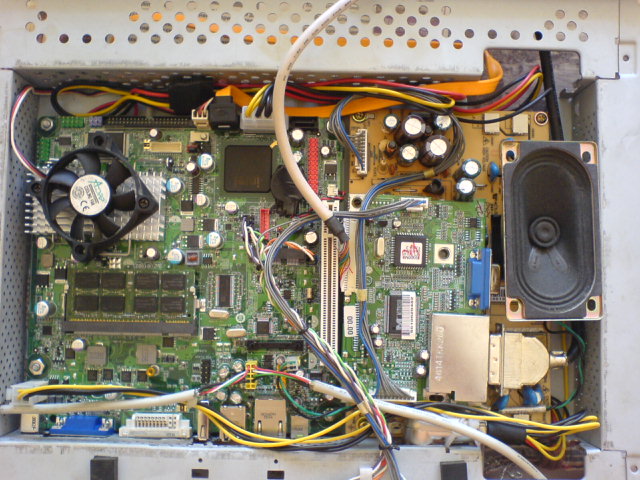

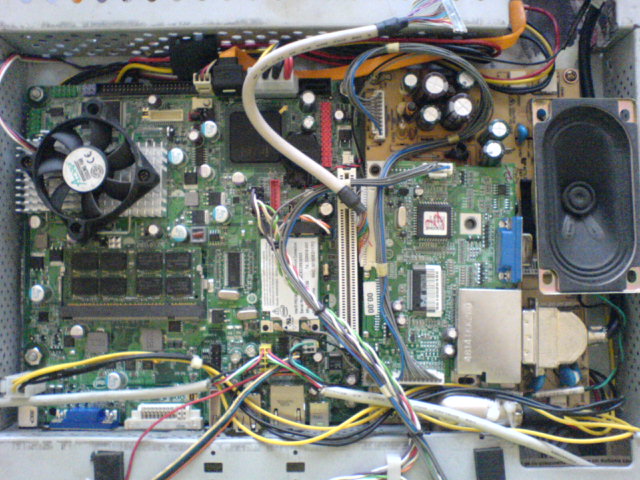

Ето какво се получи като първоначален вариант без WiFi:

и с него:

изводите за USB на задния капак на монитора (ще сменя болчетата с по-красиви):

Отвора за USB е по-голям заради дебелата пластмаса на задния капак. Виждат се и двата видео изхода на дънната платка.

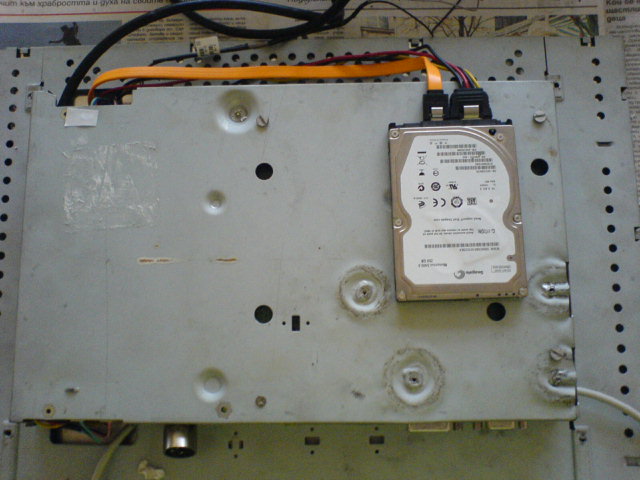

Твърдия диск го закрепих от външната страна на ламарината (на гърба на дъното):

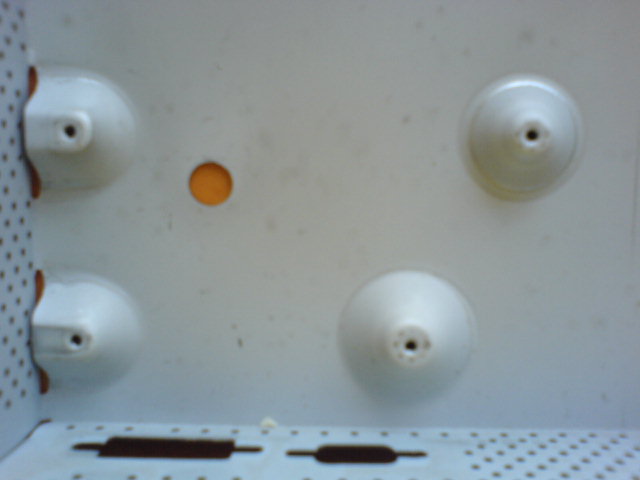

Виждат се и четирите бивши върха, които ги сплесках, а не както си мислех първоначално да изрежа.

Отдолу стърчи захранващата букса.

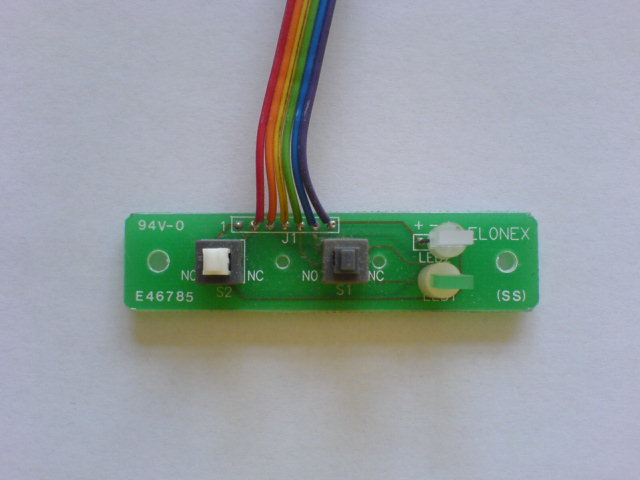

За включване на компютъра използвах ето такива бутони:

като ги оставих от долната страна на лицевия панел на монитора.

Светодиодите ги махнах, защото бяха с друга схема на свързване и използвах такива от стара AT кутия.

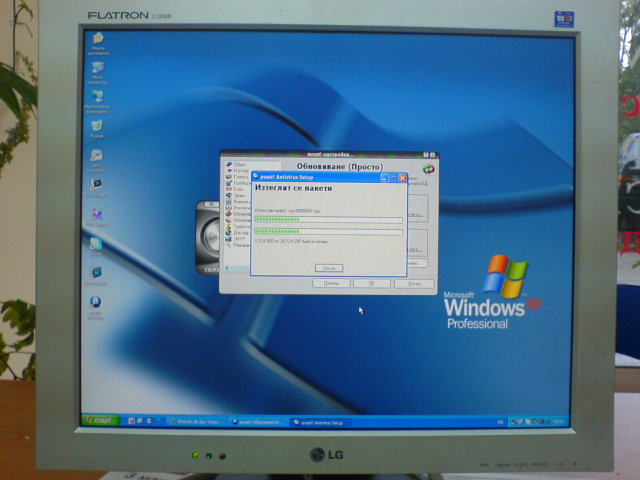

Ето и крайния вариант:

Операционната система беше инсталирана преди да сглобя всичко с помоща на включено в другия канал SATA DVD.

Това е.

Вече мина цяла седмица от момента на сглобяването (02.08.2009г) и всичко работи както трябва.
